MARCO TEORICO

LA CPU Y SUS PARTES INTERNAS

CPU.








Es el componente del computador y otros dispositivos programables, que interpreta las instrucciones contenidas en los programas y procesa los datos. Los CPU proporcionan la característica fundamental de la computadora digital la programabilidad y son uno de los componentes necesarios encontrados en las computadoras de cualquier tiempo, junto con el almacenamiento primario y los dispositivos de entrada/salida. Se conoce como microprocesador el CPU que es manufacturado con circuitos integrados. Desde mediados de los años 1970, los microprocesadores de un solo chip han reemplazado casi totalmente todos los tipos de CPU, y hoy en día, el término "CPU" es aplicado usualmente a todos los microprocesadores.La expresión "unidad central de proceso" es, en términos generales, una descripción de una cierta clase de máquinas de lógica que pueden ejecutar complejos programas de computadora. Esta amplia definición puede fácilmente ser aplicada a muchos de los primeros computadores que existieron mucho antes que el término "CPU" estuviera en amplio uso. Sin embargo, el término en sí mismo y su acrónimo han estado en uso en la industria de la informática por lo menos desde el principio de los años 1960. La forma, el diseño y la implementación de los CPU ha cambiado drásticamente desde los primeros ejemplos, pero su operación fundamental ha permanecido bastante similar.

Entonces, la CPU(Central Procesing Unit) es la parte inteligente del sistema. Interpreta las instrucciones del programa de usuario y consulta el estado de las entradas. Dependiendo de dichos estados y del programa, ordena la activación de las salidas deseadas.

La CPU está constituida por los siguientes elementos:

  • Procesador
  • Memoria RAM
  • circuitos auxiliares

DISCO DURO

En informática, un disco duro o disco rígido (en inglés Hard Disk Drive, HDD) es un dispositivo de almacenamiento de datos no volátil que emplea un sistema de grabación magnética para almacenar datos digitales. Se compone de uno o más platos o discos rígidos, unidos por un mismo eje que gira a gran velocidad dentro de una caja metálica sellada. Sobre cada plato, y en cada una de sus caras, se sitúa un cabezal de lectura/escritura que flota sobre una delgada lámina de aire generada por la rotación de los discos.
El primer disco duro fue inventado por IBM en 1956. A lo largo de los años, los discos duros han disminuido su precio al mismo tiempo que han multiplicado su capacidad, siendo la principal opción de almacenamiento secundario para PC desde su aparición en los años 1960.1 Los discos duros han mantenido su posición dominante gracias a los constantes incrementos en la densidad de grabación, que se ha mantenido a la par de las necesidades de almacenamiento secundario.1
Los tamaños también han variado mucho, desde los primeros discos IBM hasta los formatos estandarizados actualmente: 3,5 " los modelos paraPC y servidores, 2,5 " los modelos para dispositivos portátiles. Todos se comunican con la computadora a través del controlador de disco, empleando una interfaz estandarizado. Los más comunes hasta los años 2000 han sido IDE (también llamado ATA o PATA), SCSI (generalmente usado en servidores y estaciones de trabajo). Desde el 2000 en adelante ha ido masificándose el uso de los Serial ATA. Existe además FC(empleado exclusivamente en servidores).
Para poder utilizar un disco duro, un sistema operativo debe aplicar un formato de bajo nivel que defina una o más particiones. La operación de formateo requiere el uso de una fracción del espacio disponible en el disco, que dependerá del formato empleado. Además, los fabricantes de discos duros, unidades de estado sólido y tarjetas flash miden la capacidad de los mismos usando prefijos SI, que emplean múltiplos de potencias de 1000 según la normativa IEC y IEEE, en lugar de los prefijos binarios, que emplean múltiplos de potencias de 1024, y son los usados por sistemas operativos de Microsoft. Esto provoca que en algunos sistemas operativos sea representado como múltiplos 1024 o como 1000, y por tanto existan confusiones, por ejemplo un disco duro de 500 GB, en algunos sistemas operativos sea representado como 465 GiB (es decir gibibytes; 1 GiB = 1024 MiB) y en otros como 500 GB.
Las unidades de estado sólido tienen el mismo uso que los discos duros y emplean las mismas interfaces, pero no están formadas por discos mecánicos, sino por memorias de circuitos integrados para almacenar la información. El uso de esta clase de dispositivos anteriormente se limitaba a las supercomputadoras, por su elevado precio, aunque hoy en día ya son muchísimo más asequibles para el mercado doméstico.

Características de un disco duro[editar]

Las características que se deben tener en cuenta en un disco duro son:
  • Tiempo medio de acceso: Tiempo medio que tarda la aguja en situarse en la pista y el sector deseado; es la suma del Tiempo medio de búsqueda (situarse en la pista), Tiempo de lectura/escritura y la Latencia media (situarse en el sector).
  • Tiempo medio de búsqueda: Tiempo medio que tarda la aguja en situarse en la pista deseada; es la mitad del tiempo empleado por la aguja en ir desde la pista más periférica hasta la más central del disco.
  • Tiempo de lectura/escritura: Tiempo medio que tarda el disco en leer o escribir nueva información: Depende de la cantidad de información que se quiere leer o escribir, el tamaño de bloque, el número de cabezales, el tiempo por vuelta y la cantidad de sectores por pista.
  • Latencia media: Tiempo medio que tarda la aguja en situarse en el sector deseado; es la mitad del tiempo empleado en una rotación completa del disco.
  • Velocidad de rotación: Revoluciones por minuto de los platos. A mayor velocidad de rotación, menor latencia media.
  • Tasa de transferencia: Velocidad a la que puede transferir la información a la computadora una vez que la aguja está situada en la pista y sector correctos. Puede ser velocidad sostenida o de pico.
Otras características son:

Estructura física[editar]

Dentro de un disco duro hay uno o varios discos (de aluminio o cristal) concéntricos llamados platos (normalmente entre 2 y 4, aunque pueden ser hasta 6 ó 7 según el modelo), y que giran todos a la vez sobre el mismo eje, al que están unidos. El cabezal (dispositivo de lectura y escritura) está formado por un conjunto de brazos paralelos a los platos, alineados verticalmente y que también se desplazan de forma simultánea, en cuya punta están las cabezas de lectura/escritura. Por norma general hay una cabeza de lectura/escritura para cada superficie de cada plato. Los cabezales pueden moverse hacia el interior o el exterior de los platos, lo cual combinado con la rotación de los mismos permite que los cabezales puedan alcanzar cualquier posición de la superficie de los platos..
Cada plato posee dos ojos, y es necesaria una cabeza de lectura/escritura para cada cara. Si se observa el esquema Cilindro-Cabeza-Sector de más abajo, a primera vista se ven 4 brazos, uno para cada plato. En realidad, cada uno de los brazos es doble, y contiene 2 cabezas: una para leer la cara superior del plato, y otra para leer la cara inferior. Por tanto, hay 8 cabezas para leer 4 platos, aunque por cuestiones comerciales, no siempre se usan todas las caras de los discos y existen discos duros con un número impar de cabezas, o con cabezas deshabilitadas. Las cabezas de lectura/escritura nunca tocan el disco, sino que pasan muy cerca (hasta a 3 nanómetros), debido a una finísima película de aire que se forma entre éstas y los platos cuando éstos giran (algunos discos incluyen un sistema que impide que los cabezales pasen por encima de los platos hasta que alcancen una velocidad de giro que garantice la formación de esta película). Si alguna de las cabezas llega a tocar una superficie de un plato, causaría muchos daños en él, rayándolo gravemente, debido a lo rápido que giran los platos (uno de 7.200 revoluciones por minuto se mueve a 129 km/h en el borde de un disco de 3,5 pulgadas).



Direccionamiento[editar]


Cilindro, Cabeza y Sector

Pista (A), Sector (B), Sector de una pista (C), Clúster (D)
Hay varios conceptos para referirse a zonas del disco:
  • Plato: cada uno de los discos que hay dentro del disco duro.
  • Cara: cada uno de los dos lados de un plato.
  • Cabeza: número de cabezales.
  • Pistas: una circunferencia dentro de una cara; la pista 0 está en el borde exterior.
  • Cilindro: conjunto de varias pistas; son todas las circunferencias que están alineadas verticalmente (una de cada cara).
  • Sector : cada una de las divisiones de una pista. El tamaño del sector no es fijo, siendo el estándar actual 512 bytes, aunque laIDEMA ha creado un comité que impulsa llevarlo a 4 KiB. Antiguamente el número de sectores por pista era fijo, lo cual desaprovechaba el espacio significativamente, ya que en las pistas exteriores pueden almacenarse más sectores que en las interiores. Así, apareció la tecnología ZBR (grabación de bits por zonas) que aumenta el número de sectores en las pistas exteriores, y utiliza más eficientemente el disco duro. Así las pistas se agrupan en zonas de pistas de igual cantidad de sectores. Cuanto más lejos del centro de cada plato se encuentra una zona, ésta contiene una mayor cantidad de sectores en sus pistas. Además mediante ZBR, cuando se leen sectores de cilindros más externos la tasa de transferencia de bits por segundo es mayor; por tener la misma velocidad angular que cilindros internos pero mayor cantidad de sectores.3
El primer sistema de direccionamiento que se usó fue el CHS (cilindro-cabeza-sector), ya que con estos tres valores se puede situar un dato cualquiera del disco. Más adelante se creó otro sistema más sencillo: LBA (direccionamiento lógico de bloques), que consiste en dividir el disco entero en sectores y asignar a cada uno un único número. Éste es el que actualmente se usa.

Tipos de conexión[editar]

Si hablamos de disco duro podemos citar los distintos tipos de conexión que poseen los mismos con la placa base, es decir pueden serSATA, IDE, SCSI o SAS:
  • IDE: Integrated Drive Electronics ("Dispositivo electrónico integrado") o ATA (Advanced Technology Attachment), controla los dispositivos de almacenamiento masivo de datos, como los discos duros y ATAPI (Advanced Technology Attachment Packet Interface) Hasta aproximadamente el 2004, el estándar principal por su versatilidad y asequibilidad. Son planos, anchos y alargados.
  • SCSI: Son interfaces preparadas para discos duros de gran capacidad de almacenamiento y velocidad de rotación. Se presentan bajo tres especificaciones: SCSI Estándar (Standard SCSI), SCSI Rápido (Fast SCSI) y SCSI Ancho-Rápido (Fast-Wide SCSI). Su tiempo medio de acceso puede llegar a 7 milisegundos y su velocidad de transmisión secuencial de información puede alcanzar teóricamente los 5 Mbit/s en los discos SCSI Estándares, los 10 Mbit/s en los discos SCSI Rápidos y los 20 Mbit/s en los discos SCSI Anchos-Rápidos (SCSI-2). Un controlador SCSI puede manejar hasta 7 discos duros SCSI (o 7 periféricos SCSI) con conexión tipo margarita (daisy-chain). A diferencia de los discos IDE, pueden trabajar asincrónicamente con relación al microprocesador, lo que posibilita una mayor velocidad de transferencia.
  • SATA (Serial ATA): El más novedoso de los estándares de conexión, utiliza un bus serie para la transmisión de datos. Notablemente más rápido y eficiente que IDE. Existen tres versiones, SATA 1 con velocidad de transferencia de hasta 150 MB/s (hoy día descatalogado), SATA 2 de hasta 300 MB/s, el más extendido en la actualidad; y por último SATA 3 de hasta 600 MB/s el cual se está empezando a hacer hueco en el mercado. Físicamente es mucho más pequeño y cómodo que los IDE, además de permitir conexión en caliente.
  • SAS (Serial Attached SCSI): Interfaz de transferencia de datos en serie, sucesor del SCSI paralelo, aunque sigue utilizando comandosSCSI para interaccionar con los dispositivos SAS. Aumenta la velocidad y permite la conexión y desconexión en caliente. Una de las principales características es que aumenta la velocidad de transferencia al aumentar el número de dispositivos conectados, es decir, puede gestionar una tasa de transferencia constante para cada dispositivo conectado, además de terminar con la limitación de 16 dispositivos existente en SCSI, es por ello que se vaticina que la tecnología SAS irá reemplazando a su predecesora SCSI. Además, el conector es el mismo que en la interfaz SATA y permite utilizar estos discos duros, para aplicaciones con menos necesidad de velocidad, ahorrando costes. Por lo tanto, las unidades SATA pueden ser utilizadas por controladoras SAS pero no a la inversa, una controladora SATA no reconoce discos SAS.

Factor de Forma[editar]

El más temprano "factor de forma" de los discos duros, heredó sus dimensiones de las disqueteras. Pueden ser montados en los mismos chasis y así los discos duros con factor de forma, pasaron a llamarse coloquialmente tipos FDD "floppy-disk drives" (en inglés).
La compatibilidad del "factor de forma" continua siendo de 3½ pulgadas (8,89 cm) incluso después de haber sacado otros tipos de disquetes con unas dimensiones más pequeñas.
  • 8 pulgadas: 241,3×117,5×362 mm (9,5×4,624×14,25 pulgadas).
    En 1979, Shugart Associates sacó el primer factor de forma compatible con los disco duros, SA1000, teniendo las mismas dimensiones y siendo compatible con la interfaz de 8 pulgadas de las disqueteras. Había dos versiones disponibles, la de la misma altura y la de la mitad (58,7mm).
  • 5,25 pulgadas: 146,1×41,4×203 mm (5,75×1,63×8 pulgadas). Este factor de forma es el primero usado por los discos duros de Seagate en 1980 con el mismo tamaño y altura máxima de los FDD de 5¼ pulgadas, por ejemplo: 82,5 mm máximo.
    Éste es dos veces tan alto como el factor de 8 pulgadas, que comúnmente se usa hoy; por ejemplo: 41,4 mm (1,64 pulgadas). La mayoría de los modelos de unidades ópticas (DVD/CD) de 120 mm usan el tamaño del factor de forma de media altura de 5¼, pero también para discos duros. El modelo Quantum Bigfoot es el último que se usó a finales de los 90'.
  • 3,5 pulgadas: 101,6×25,4×146 mm (4×1×5.75 pulgadas).
    Este factor de forma es el primero usado por los discos duros de Rodine que tienen el mismo tamaño que las disqueteras de 3½, 41,4 mm de altura. Hoy ha sido en gran parte remplazado por la línea "slim" de 25,4mm (1 pulgada), o "low-profile" que es usado en la mayoría de los discos duros.
  • 2,5 pulgadas: 69,85×9,5-15×100 mm (2,75×0,374-0,59×3,945 pulgadas).
    Este factor de forma se introdujo por PrairieTek en 1988 y no se corresponde con el tamaño de las lectoras de disquete. Este es frecuentemente usado por los discos duros de los equipos móviles (portátiles, reproductores de música, etc...) y en 2008 fue reemplazado por unidades de 3,5 pulgadas de la clase multiplataforma. Hoy en día la dominante de este factor de forma son las unidades para portátiles de 9,5 mm, pero las unidades de mayor capacidad tienen una altura de 12,5 mm.
  • 1,8 pulgadas: 54×8×71 mm.
    Este factor de forma se introdujo por Integral Peripherals en 1993 y se involucró con ATA-7 LIF con las dimensiones indicadas y su uso se incrementa en reproductores de audio digital y su subnotebook. La variante original posee de 2GB a 5GB y cabe en una ranura de expansión de tarjeta de ordenador personal. Son usados normalmente en iPods y discos duros basados en MP3.
  • 1 pulgadas: 42,8×5×36,4 mm.
    Este factor de forma se introdujo en 1999 por IBM y Microdrive, apto para los slots tipo 2 de compact flash, Samsung llama al mismo factor como 1,3 pulgadas.
  • 0,85 pulgadas: 24×5×32 mm.
    Toshiba anunció este factor de forma el 8 de enero de 2004 para usarse en móviles y aplicaciones similares, incluyendo SD/MMC slot compatible con disco duro optimizado para vídeo y almacenamiento para micromóviles de 4G. Toshiba actualmente vende versiones de 4GB (MK4001MTD) y 8GB (MK8003MTD) 5 y tienen el Record Guinness del disco duro más pequeño.
Los principales fabricantes suspendieron la investigación de nuevos productos para 1 pulgada (1,3 pulgadas) y 0,85 pulgadas en 2007, debido a la caída de precios de las memorias flash, aunque Samsung introdujo en el 2008 con el SpidPoint A1 otra unidad de 1,3 pulgadas.
El nombre de "pulgada" para los factores de forma normalmente no identifica ningún producto actual (son especificadas en milímetros para los factores de forma más recientes), pero estos indican el tamaño relativo del disco, para interés de la continuidad histórica.

Estructura lógica[editar]

Dentro del disco se encuentran:

Funcionamiento mecánico[editar]

Un disco duro suele tener:
  • Platos en donde se graban los datos.
  • Cabezal de lectura/escritura.
  • Motor que hace girar los platos.
  • Electroimán que mueve el cabezal.
  • Circuito electrónico de control, que incluye: interfaz con la computadora, memoria caché.
  • Bolsita desecante (gel de sílice) para evitar la humedad.
  • Caja, que ha de proteger de la suciedad, motivo por el cual suele traer algún filtro de aire.

Integridad[editar]

Debido a la distancia extremadamente pequeña entre los cabezales y la superficie del disco, cualquier contaminación de los cabezales de lectura/escritura o las fuentes puede dar lugar a un accidente en los cabezales, un fallo del disco en el que el cabezal raya la superficie de la fuente, a menudo moliendo la fina película magnética y causando la pérdida de datos. Estos accidentes pueden ser causados por un fallo electrónico, un repentino corte en el suministro eléctrico, golpes físicos, el desgaste, la corrosión o debido a que los cabezales o las fuentes sean de pobre fabricación.

Cabezal del disco duro
El eje del sistema del disco duro depende de la presión del aire dentro del recinto para sostener los cabezales y su correcta altura mientras el disco gira. Un disco duro requiere un cierto rango de presiones de aire para funcionar correctamente. La conexión al entorno exterior y la presión se produce a través de un pequeño agujero en el recinto (cerca de 0,5 mm de diámetro) normalmente con un filtro en su interior (filtro de respiración, ver abajo). Si la presión del aire es demasiado baja, entonces no hay suficiente impulso para el cabezal, que se acerca demasiado al disco, y se da el riesgo de fallos y pérdidas de datos. Son necesarios discos fabricados especialmente para operaciones de gran altitud, sobre 3.000 m. Hay que tener en cuenta que los aviones modernos tienen una cabina presurizada cuya presión interior equivale normalmente a una altitud de 2.600 m como máximo. Por lo tanto los discos duros ordinarios se pueden usar de manera segura en los vuelos. Los discos modernos incluyen sensores de temperatura y se ajustan a las condiciones del entorno. Los agujeros de ventilación se pueden ver en todos los discos (normalmente tienen una pegatina a su lado que advierte al usuario de no cubrir el agujero. El aire dentro del disco operativo está en constante movimiento siendo barrido por la fricción del plato. Este aire pasa a través de un filtro de recirculación interna para quitar cualquier contaminante que se hubiera quedado de su fabricación, alguna partícula o componente químico que de alguna forma hubiera entrado en el recinto, y cualquier partícula generada en una operación normal. Una humedad muy alta durante un periodo largo puede corroer los cabezales y los platos.

Cabezal de disco duro IBM sobre el plato del disco
Para los cabezales resistentes al magnetismo grandes (GMR) en particular, un incidente minoritario debido a la contaminación (que no se disipa la superficie magnética del disco) llega a dar lugar a un sobrecalentamiento temporal en el cabezal, debido a la fricción con la superficie del disco, y puede hacer que los datos no se puedan leer durante un periodo corto de tiempo hasta que la temperatura del cabezal se estabilice (también conocido como “aspereza térmica”, un problema que en parte puede ser tratado con el filtro electrónico apropiado de la señal de lectura).
Los componentes electrónicos del disco duro controlan el movimiento del accionador y la rotación del disco, y realiza lecturas y escrituras necesitadas por el controlador de disco. El firmware de los discos modernos es capaz de programar lecturas y escrituras de forma eficiente en la superficie de los discos y de reasignar sectores que hayan fallado.

Presente y futuro[editar]

Actualmente la nueva generación de discos duros utiliza la tecnología de grabación perpendicular (PMR), la cual permite mayor densidad de almacenamiento. También existen discos llamados "Ecológicos" (GP - Green Power), los cuales hacen un uso más eficiente de la energía.

Comparativa de Unidades de estado sólido y discos duros[editar]

Artículo principal: Unidad de estado sólido.
Una unidad de estado sólido o SSD (acrónimo en inglés de solid-state drive) es un dispositivo de almacenamiento de datos que puede estar construido con memoria no volátil o conmemoria volátil. Las no volatiles son unidades de estado sólido que como dispositivos electrónicos, están construidos en la actualidad con chips de memoria flash. No son discos, pero juegan el mismo papel a efectos prácticos aportando más ventajas que inconvenientes tecnológicos. Por ello se está empezando a vislumbrar en el mercado la posibilidad de que en el futuro ese tipo de unidades de estado sólido terminen sustituyendo al disco duro para implementar el manejo de memorias no volatiles en el campo de la ingeniería informática.
Esos soportes son muy rápidos ya que no tienen partes móviles y consumen menos energía. Todos esto les hace muy fiables y físicamente duraderos. Sin embargo su costo por GB es aún muy elevado respecto al mismo coste de GB en un formato de tecnología de Disco Duro siendo un índice muy importante cuando hablamos de las altas necesidades de almacenamiento que hoy se miden en orden de Terabytes.4
A pesar de ello la industria apuesta por este vía de solución tecnológica para el consumo doméstico5 aunque se ha de considerar que estos sistemas han de ser integrados correctamente6 tal y como se está realizando en el campo de la alta computación.7 Unido a la reducción progresiva de costes quizás esa tecnología recorra el camino de aplicarse como método general de archivo de datos informáticos energéticamente respetuosos con el medio natural si optimiza su función lógica dentro de los sistemas operativos actuales.8
Los discos que no son discos: Las Unidades de estado sólido han sido categorizadas repetidas veces como "discos", cuando es totalmente incorrecto denominarlas así, puesto que a diferencia de sus predecesores, sus datos no se almacenan sobre superficies cilíndricas ni platos. Esta confusión conlleva habitualmente a creer que "SSD" significa Solid State Disk, en vez de Solid State Drive

Unidades híbridas[editar]

Las unidades híbridas son aquellas que combinan las ventajas de las unidades mecánicas convencionales con las de las unidades de estado sólido. Consisten en acoplar un conjunto de unidades de memoria flash dentro de la unidad mecánica, utilizando el área de estado sólido para el almacenamiento dinámico de datos de uso frecuente (determinado por el software de la unidad) y el área mecánica para el almacenamiento masivo de datos. Con esto se logra un rendimiento cercano al de unidades de estado sólido a un costo sustancialmente menor. En el mercado actual (2012), Seagate ofrece su modelo "Momentus XT" con esta tecnología.9

Fabricantes[editar]


Un Western Digital 3,5 pulgadas 250 GB SATA HDD.

Un Seagate 3,5 pulgadas 1 TB SATAHDD.
Los recursos tecnológicos y el saber hacer requeridos para el desarrollo y la producción de discos modernos implica que desde 2007, más del 98% de los discos duros del mundo son fabricados por un conjunto de grandes empresas: Seagate (que ahora es propietaria de Maxtor yQuantum), Western Digital (propietaria de Hitachi, a la que a su vez fue propietaria de la antigua división de fabricación de discos de IBM) yFujitsu, que sigue haciendo discos portátiles y discos de servidores, pero dejó de hacer discos para ordenadores de escritorio en 2001, y el resto lo vendió a Western Digital. Toshiba es uno de los principales fabricantes de discos duros para portátiles de 2,5 pulgadas y 1,8 pulgadas.TrekStor es un fabricante alemán que en 2009 tuvo problemas de insolvencia, pero que actualmente sigue en activo. ExcelStor es un pequeño fabricante chino de discos duros.
Decenas de ex-fabricantes de discos duros han terminado con sus empresas fusionadas o han cerrado sus divisiones de discos duros, a medida que la capacidad de los dispositivos y la demanda de los productos aumentó, los beneficios eran menores y el mercado sufrió un significativa consolidación a finales de los 80 y finales de los 90. La primera víctima en el mercado de los PC fue Computer Memories Inc.; después de un incidente con 20 MB defectuosos en discos en 1985, la reputación de CMI nunca se recuperó, y salieron del mercado de los discos duros en1987. Otro notable fracaso fue el de MiniScribe, quien quebró en 1990: después se descubrió que tenía en marcha un fraude e inflaba el número de ventas durante varios años. Otras muchas pequeñas compañías (como Kalok, Microscience, LaPine, Areal, Priam y PrairieTek) tampoco sobrevivieron a la expulsión, y habían desaparecido para 1993; Micropolis fue capaz de aguantar hasta 1997, y JTS, un recién llegado a escena, duró sólo unos años y desapareció hacia 1999, aunque después intentó fabricar discos duros en India. Su vuelta a la fama se debió a la creación de un nuevo formato de tamaño de 3” para portátiles. Quantum e Integral también investigaron el formato de 3”, pero finalmente se dieron por vencidos. Rodime fue también un importante fabricante durante la década de los 80, pero dejó de hacer discos en la década de los 90 en medio de la reestructuración y ahora se concentra en la tecnología de la concesión de licencias; tienen varias patentes relacionadas con el formato de 3,5“.
  • 1988: Tandon vendió su división de fabricación de discos duros a Western Digital, que era un renombrado diseñador de controladores.
  • 1989: Seagate compró el negocio de discos de alta calidad de Control Data, como parte del abandono de Control Data en la creación de hardware.
  • 1990: Maxtor compró MiniScribe que estaba en bancarrota, haciéndolo el núcleo de su división de discos de gama baja.
  • 1994: Quantum compró la división de almacenamiento de Digital Equipment otorgando al usuario una gama de discos de alta calidad llamada ProDrive, igual que la gama tape drive de Digital Linear Tape
  • 1995: Conner Peripherals, que fue fundada por uno de los cofundadores de Seagate junto con personal de MiniScribe, anunciaron un fusión con Seagate, la cual se completó a principios de 1996.
  • 1996: JTS se fusionó con Atari, permitiendo a JTS llevar a producción su gama de discos. Atari fue vendida a Hasbro en 1998, mientras que JTS sufrió una bancarrota en 1999.
  • 2000: Quantum vendió su división de discos a Maxtor para concentrarse en las unidades de cintas y los equipos de respaldo.
  • 2003: Siguiendo la controversia en los fallos masivos en su modelo Deskstar 75GXP, pioneer IBM vendió la mayor parte de su división de discos a Hitachi, renombrándose como Hitachi Global Storage Technologies, Hitachi GST.
  • 2003: Western Digital compró Read-Rite Corp., quien producía los cabezales utilizados en los discos duros, por 95,4 millones de dólares en metálico.
  • 2005: Seagate y Maxtor anuncian un acuerdo bajo el que Seagate adquiriría todo el stock de Maxtor. Esta adquisición fue aprobada por los cuerpos regulatorios, y cerrada el 19 de mayo de 2006.
  • 2007: Western Digital adquiere Komag U.S.A., un fabricante del material que recubre los platos de los discos duros.
  • 2009: Toshiba adquiere la división de HDD de Fujitsu y TrekStor se declara en bancarrota, aunque ese mismo año consiguen un nuevo inversor para mantener la empresa a flote.
  • 2011: Western Digital adquiere Hitachi GST y Seagate compra la división de HDD de Samsung.

Véase también[editar]


Fabricantes de discos duros[editar]

Referencias[editar]

  1. ↑ a b C. Dennis Mee, Eric D. Daniel (1996). McGraw-Hill. ed. Magnetic Storage Handbook 2nd Ed.. ISBN 0070412758.
  2. ↑ Toshiba America Electronic Components, Inc. «Solid State Drives Memory Products». Consultado el 17-07-2009.
  3. ↑ http://www.youbioit.com/es/article/shared-information/5320/como-funcionan-los-discos-rigidos Cómo funcionan los discos rígidos
  4. ↑ http://www.tuexpertoit.com/2011/12/22/la-diferencia-de-precio-entre-ssd-y-discos-duros-se-reduce/ Comparativas de precios SSD versus disco duro
  5. ↑ http://alt1040.com/2010/11/discos-de-estado-solido-ssd-o-como-hacer-que-tu-computadora-sea-realmente-rapida?utm_source=self&utm_medium=nav&utm_campaign=Relacionados Discos de estado sólido (SSD) o cómo hacer que tu computadora sea realmente rápida
  6. ↑ http://sololinex.wordpress.com/2008/09/09/comparativa-entre-disco-duro-y-disco-ssd-en-video/#more-755 Comparativa entre disco duro y disco SSD en vídeo
  7. ↑ http://www.diarioti.com/noticia/Presentan_la_primera_supercomputadora_Flash_del_mundo/30931 Presentan la primera supercomputadora Flash del mundo
  8. ↑ http://www.orlandoalonzo.com.mx/tecnologia/ssd-la-verdad-sobre-el-consumo-de-energia/ SSD: la verdad sobre el consumo de energía
  9. ↑ http://www.seagate.com/www/es-es/products/laptops/laptop-hdd/

Bibliografía[editar]

Enlaces externos[editar]



TARJETA MADRE (BOARD)




La tarjeta madre, también conocida como placa madre o placa base (del inglés motherboard o mainboard) es una tarjeta de circuito impreso a la que se conectan los componentes que constituyen la computadora u ordenador. Es una parte fundamental a la hora de armar una PC de escritorio o portátil. Tiene instalados una serie de circuitos integrados, entre los que se encuentra el circuito integrado auxiliar, que sirve como centro de conexión entre el microprocesador, la memoria de acceso aleatorio (RAM), las ranuras de expansión y otros dispositivos.
Va instalada dentro de una caja o gabinete que por lo general está hecha de chapa y tiene un panel para conectar dispositivos externos y muchos conectores internos y zócalos para instalar componentes dentro de la caja.
La placa base, además, incluye un firmware llamado BIOS, que le permite realizar las funcionalidades básicas, como pruebas de los dispositivos, vídeo y manejo del teclado, reconocimiento de dispositivos y carga del sistema operativo.

Componentes de la placa base[editar]


Diagrama de una placa base típica.
Una placa base típica admite los siguientes componentes:
  • Uno o varios conectores de alimentación: por estos conectores, una alimentación eléctrica proporciona a la placa base los diferentes voltajes e intensidades necesarios para su funcionamiento.
  • El zócalo de CPU es un receptáculo que recibe el microprocesador y lo conecta con el resto de componentes a través de la placa base.
  • Las ranuras de memoria RAM, en número de 2 a 6 en las placas base comunes.
  • El chipset: una serie de circuitos electrónicos, que gestionan las transferencias de datos entre los diferentes componentes de la computadora (procesador, memoria, tarjeta gráfica, unidad de almacenamiento secundario, etc.).
Se divide en dos secciones, el puente norte (northbridge) y el puente sur (southbridge). El primero gestiona la interconexión entre el microprocesador, la memoria RAM y la unidad de procesamiento gráfico; y el segundo entre los periféricos y los dispositivos de almacenamiento, como los discos duros o las unidades de disco óptico. Las nuevas líneas de procesadores de escritorio tienden a integrar el propio controlador de memoria en el interior del procesador además de que estas tardan en degradarse aproximadamente de 100 a 200 años.
  • El reloj: regula la velocidad de ejecución de las instrucciones del microprocesador y de los periféricos internos.
  • La CMOS: una pequeña memoria que preserva cierta información importante (como la configuración del equipo, fecha y hora), mientras el equipo no está alimentado por electricidad.
  • La pila de la CMOS: proporciona la electricidad necesaria para operar el circuito constantemente y que éste último no se apague perdiendo la serie de configuraciones guardadas.
  • La BIOS: un programa registrado en una memoria no volátil (antiguamente en memorias ROM, pero desde hace tiempo se emplean memorias flash). Este programa es específico de la placa base y se encarga de la interfaz de bajo nivel entre elmicroprocesador y algunos periféricos. Recupera, y después ejecuta, las instrucciones del MBR (Master Boot Record), o registradas en un disco duro o SSD, cuando arranca el sistema operativo. Actualmente los ordenadores modernos sustituyen el MBR por el GPT y la BIOS por Extensible Firmware Interface.
  • El bus (también llamado bus interno o en inglés front-side bus'): conecta el microprocesador al chipset, está cayendo en desuso frente a HyperTransport y Quickpath.
  • El bus de memoria conecta el chipset a la memoria temporal.
  • El bus de expansión (también llamado bus I/O): une el microprocesador a los conectores entrada/salida y a las ranuras de expansión.
  • Los conectores de entrada/salida que cumplen normalmente con la norma PC 99: estos conectores incluyen:
  • Las ranuras de expansión: se trata de receptáculos que pueden acoger tarjetas de expansión (estas tarjetas se utilizan para agregar características o aumentar el rendimiento de un ordenador; por ejemplo, un tarjeta gráfica se puede añadir a un ordenador para mejorar el rendimiento 3D). Estos puertos pueden ser puertos ISA (interfaz antigua), PCI (en inglésPeripheral Component Interconnect), AGP (en inglés Accelerated Graphics Port) y, los más recientes, PCI Express.
Con la evolución de las computadoras, más y más características se han integrado en la placa base, tales como circuitos electrónicos para la gestión del vídeo IGP (en inglés Integrated Graphic Processor), de sonido o de redes (10/100 Mbps/1 Gbps), evitando así la adición de tarjetas de expansión.
En la placa también existen distintos conjuntos de pines que sirven para configurar otros dispositivos:
JMDM1: Sirve para conectar un modem por el cual se puede encender el sistema cuando este recibe una señal.
JIR2: Este conector permite conectar módulos de infrarrojos IrDA, teniendo que configurar la BIOS.
JBAT1: Se utiliza para poder borrar todas las configuraciones que como usuario podemos modificar y restablecer las configuraciones que vienen de fábrica.
JP20: Permite conectar audio en el panel frontal.
JFP1 Y JFP2: Se utiliza para la conexión de los interruptores del panel frontal y los LEDs.
JUSB1 Y JUSB3: Es para conectar puertos usb del panel frontal.

Tipos de bus[editar]

Los buses son espacios físicos que permiten el transporte de información y energía entre dos puntos de la computadora.
Los buses generales son los siguientes:
  • Bus de datos: son las líneas de comunicación por donde circulan los datos externos e internos del microprocesador.
  • Bus de dirección: línea de comunicación por donde viaja la información específica sobre la localización de la dirección de memoria del dato o dispositivo al que se hace referencia.
  • Bus de control: línea de comunicación por donde se controla el intercambio de información con un módulo de la unidad central y los periféricos.
  • Bus de expansión: conjunto de líneas de comunicación encargado de llevar el bus de datos, el bus de dirección y el de control a la tarjeta de interfaz (entrada, salida) que se agrega a la tarjeta principal.
  • Bus del sistema: todos los componentes de la CPU se vinculan a través del bus de sistema, mediante distintos tipos de datos el microprocesador y la memoria principal, que también involucra a la memoria caché de nivel 2. La velocidad de transferencia del bus de sistema está determinada por la frecuencia del bus y el ancho del mínimo.

Placa multiprocesador[editar]


Una placa con dos procesadores.
Este tipo de placa base puede acoger a varios procesadores (generalmente de 2, 4, 8 o más). Estas placas base multiprocesador tienen varioszócalos de microprocesador, lo que les permite conectar varios microprocesadores físicamente distintos (a diferencia de los de procesador dedoble núcleo).
Cuando hay dos procesadores en una placa base, hay dos formas de manejarlos:
  • El modo asimétrico, donde a cada procesador se le asigna una tarea diferente. Este método no acelera el tratamiento, pero puede asignar una tarea a una unidad central de procesamiento, mientras que la otra lleva a cabo a una tarea diferente.
  • El modo simétrico, llamado multiprocesamiento simétrico, donde cada tarea se distribuye de forma simétrica entre los dos procesadores.
Linux fue el primer sistema operativo en gestionar la arquitectura de doble procesador en x86.[cita requerida] Sin embargo, la gestión de varios procesadores existía ya antes en otras plataformas y otros sistemas operativos. Linux 2.6.x maneja multiprocesadores simétricos, y las arquitecturas de memoria no uniformemente distribuida
Algunos fabricantes proveen placas base que pueden acoger hasta 8 procesadores (en el caso de socket 939 para procesadores AMD Opteron y sobre socket 604 para procesadores Intel Xeon).

Tipos[editar]

La mayoría de las placas de PC vendidas después de 2001 se pueden clasificar en dos grupos:

Formatos[editar]

Motherboards form factors.svg
Las tarjetas madre necesitan tener dimensiones compatibles con las cajas que las contienen, de manera que desde los primeros computadores personales se han establecido características mecánicas, llamadas factor de forma. Definen la distribución de diversos componentes y las dimensiones físicas, como por ejemplo el largo y ancho de la tarjeta, la posición de agujeros de sujeción y las características de los conectores.
Con los años, varias normas se fueron imponiendo:
  • XT: es el formato de la placa base del PC de IBM modelo 5160, lanzado en 1983. En este factor de forma se definió un tamaño exactamente igual al de una hoja de papel tamaño carta y un único conector externo para el teclado.
  • 1984 AT 305 × 305 mm ( IBM)
    • Baby AT: 216 × 330 mm
  • AT: uno de los formatos más grandes de toda la historia del PC (305 × 279–330 mm), definió un conector de potencia formado por dos partes. Fue usado de manera extensa de 1985 a 1995.
  • 1995 ATX 305 × 244 mm (Intel)
    • MicroATX: 244 × 244 mm
    • FlexATX: 229 × 191 mm
    • MiniATX: 284 × 208 mm
  • ATX: creado por un grupo liderado por Intel, en 1995 introdujo las conexiones exteriores en la forma de un panel I/O y definió un conector de 20 pines para la energía. Se usa en la actualidad en la forma de algunas variantes, que incluyen conectores de energía extra o reducciones en el tamaño.
  • 2001 ITX 215 × 195 mm (VIA)
    • MiniITX: 170 × 170 mm
    • NanoITX: 120 × 120 mm
    • PicoITX: 100 × 72 mm
  • ITX: con rasgos procedentes de las especificaciones microATX y FlexATX de Intel, el diseño de VIA se centra en la integración en placa base del mayor número posible de componentes, además de la inclusión del hardware gráfico en el propio chipset del equipo, siendo innecesaria la instalación de una tarjeta gráfica en la ranura AGP.
  • 2005 [BTX] 325 × 267 mm (Intel)
    • Micro bTX: 264 × 267 mm
    • PicoBTX: 203 × 267 mm
    • RegularBTX: 325 × 267 mm
  • BTX: retirada en muy poco tiempo por la falta de aceptación, resultó prácticamente incompatible con ATX, salvo en la fuente de alimentación. Fue creada para intentar solventar los problemas de ruido y refrigeración, como evolución de la ATX.
  • 2007 DTX 248 × 203 mm ( AMD)
    • Mini-DTX: 170 × 203 mm
    • Full-DTX: 243 × 203 mm
  • DTX: destinadas a PCs de pequeño formato. Hacen uso de un conector de energía de 24 pines y de un conector adicional de 2x2.
  • Formato propietario: durante la existencia del PC, mucha marcas han intentado mantener un esquema cerrado de hardware, fabricando tarjetas madre incompatibles físicamente con los factores de forma con dimensiones, distribución de elementos o conectores que son atípicos. Entre las marcas más persistentes está Dell, que rara vez fabrica equipos diseñados con factores de forma de la industria.

Fabricantes[editar]

Varios fabricantes se reparten el mercado de placas base, tales como Abit, Albatron, Aopen, ASUS, ASRock, Biostar, Chaintech, Dell, DFI, ECS EliteGroup, Epox, Foxconn, Gigabyte Technology, Intel, MSI, QDI, Sapphire Technology, Soltek, Super Micro, Tyan, VIA, XFX, Pc Chips, Zotac.
Algunos diseñan y fabrican uno o más componentes de la placa base, mientras que otros ensamblan los componentes que terceros han diseñado y fabricado.

BUS DE DATOS


En arquitectura de computadores, el bus (o canal) es un sistema digital que transfiere datos entre los componentes de unacomputadora o entre computadoras. Está formado por cables o pistas en un circuito impreso, dispositivos como resistores ycondensadores además de circuitos integrados.
En los primeros computadores electrónicos, todos los buses eran de tipo paralelo, de manera que la comunicación entre las partes del computador se hacía por medio de cintas o muchas pistas en el circuito impreso, en los cuales cada conductor tiene una función fija y la conexión es sencilla requiriendo únicamente puertos de entrada y de salida para cada dispositivo.
La tendencia en los últimos años se hacia uso de buses seriales como el USB, Firewire para comunicaciones con periféricosreemplazando los buses paralelos, incluyendo el caso como el del microprocesador con el chipset en la placa base. Esto a pesar de que el bus serial posee una lógica compleja (requiriendo mayor poder de cómputo que el bus paralelo) a cambio de velocidades y eficacias mayores.
Existen diversas especificaciones de que un bus se define en un conjunto de características mecánicas como conectores, cables y tarjetas, además de protocolos eléctricos y de señales.

Funcionamiento[editar]

La función del bus es la de permitir la conexión lógica entre distintos subsistemas de un sistema digital, enviando datos entre dispositivos de distintos órdenes: desde dentro de los mismos circuitos integrados, hasta equipos digitales completos que forman parte de supercomputadoras.
La mayoría de los buses están basados en conductores metálicos por los cuales se trasmiten señales eléctricas que son enviadas y recibidas con la ayuda de integrados que poseen una interfaz del bus dado y se encargan de manejar las señales y entregarlas como datos útiles. Las señales digitales que se trasmiten son de datos, de direcciones o señales de control.
Los buses definen su capacidad de acuerdo a la frecuencia máxima de envío y al ancho de los datos. Por lo general estos valores son inversamente proporcionales: si se tiene una alta frecuencia, el ancho de datos debe ser pequeño. Esto se debe a que la interferencia entre las señales (crosstalk) y la dificultad de sincronizarlas, crecen con la frecuencia, de manera que un bus con pocas señales es menos susceptible a esos problemas y puede funcionar a alta velocidad.
Todos los buses de computador tienen funciones especiales como las interrupciones y las DMA que permiten que un dispositivo periférico acceda a una CPU o a la memoria usando el mínimo de recursos.

Primera generación[editar]

Bus Backplane del PDP-11 junto con algunas tarjetas.
Los primeros computadores tenían 2 sistemas de buses, uno para la memoria y otro para los demás dispositivos. La CPU tenía que acceder a dos sistemas con instrucciones para cada uno, protocolos y sincronizaciones diferentes.
La empresa DEC notó que el uso de dos buses no era necesario si se combinaban las direcciones de memoria con las de los periféricos en un solo espacio de memoria (mapeo), de manera que la arquitectura se simplificaba ahorrando costos de fabricación en equipos fabricados en masa, como eran los primeros minicomputadores.
Los primeros microcomputadores se basaban en la conexión de varias tarjetas de circuito impreso a un bus Backplane pasivo que servía de eje al sistema. En ese bus se conectaba la tarjeta de PU que realiza las funciones de árbitro de las comunicaciones con las demás tarjetas de dispositivo conectadas; las tarjetas incluían la memoria, controladoras de diskette y disco, adaptadores de vídeo. La CPU escribía o leía los datos apuntando a la dirección que tuviera el dispositivo buscado en el espacio único de direcciones haciendo que la información fluyera a través del bus principal.
Entre las implementaciones más conocidas, están los buses Bus S-100 y el Bus ISA usados en varios microcomputadores de los años 70 y 80. En ambos, el bus era simplemente una extensión del bus del procesador de manera que funcionaba a la misma frecuencia. Por ejemplo en los sistemas con procesador Intel 80286 el bus ISA tenía 6 u 8 megahercios de frecuencia dependiendo del procesador.1

Segunda generación[editar]

Jerarquía de diversos buses en un equipo relativamente moderno: SATA, FSB, AGP, USB entre otros.
El hecho de que el bus fuera pasivo y que usara la CPU como control, representaba varios problemas para la ampliación y modernización de cualquier sistema con esa arquitectura. Además que la CPU utilizaba una parte considerable de su potencia en controlar el bus.
Desde que los procesadores empezaron a funcionar con frecuencias más altas, se hizo necesario jerarquizar los buses de acuerdo a su frecuencia: se creó el concepto de bus de sistema (conexión entre el procesador y la RAM) y de buses de expansión, haciendo necesario el uso de un chipset.
El bus ISA utilizado como backplane en el PC IBM original pasó de ser un bus de sistema a uno de expansión, dejando su arbitraje a un integrado del chipset e implementando un bus a una frecuencia más alta para conectar la memoria con el procesador.
En cambio, el bus Nubus era independiente desde su creación, tenía un controlador propio y presentaba una interfaz estándar al resto del sistema, permitiendo su inclusión en diferentes arquitecturas. Fue usado en diversos equipos, incluyendo algunos de Apple y se caracterizaba por tener un ancho de 32 bits y algunas capacidades Plug and Play (autoconfiguración), que lo hacían muy versátil y adelantado a su tiempo. Entre otros ejemplos de estos buses autónomos, están el AGP y el bus PCI.

Tercera generación[editar]

Los buses de tercera generación se caracterizan por tener conexiones punto a punto, a diferencia de los buses arriba nombrados en los que se comparten señales de reloj. Esto se logra reduciendo fuertemente el número de conexiones que presenta cada dispositivo usando interfaces seriales. Entonces cada dispositivo puede negociar las características de enlace al inicio de la conexión y en algunos casos de manera dinámica, al igual que sucede en las redes de comunicaciones. Entre los ejemplos más notables, están los buses PCI-Express, el Infiniband y el HyperTransport.

Tipos de bus[editar]

Existen dos grandes tipos clasificados por el método de envío de la información: bus paralelo o bus serie.
Hay diferencias en el desempeño y hasta hace unos años se consideraba que el uso apropiado dependía de la longitud física de la conexión: para cortas distancias el bus paralelo, para largas el serial.

Bus paralelo[editar]

Es un bus en el cual los datos son enviados por bytes al mismo tiempo, con la ayuda de varias líneas que tienen funciones fijas. La cantidad de datos enviada es bastante grande con una frecuencia moderada y es igual al ancho de los datos por la frecuencia de funcionamiento. En los computadores ha sido usado de manera intensiva, desde el bus del procesador, los buses de discos duros, tarjetas de expansión y de vídeo, hasta las impresoras.
Diagrama de un Bus Backplane como extensión del bus de procesador.
El front-side bus de los procesadores Intel es un bus de este tipo y como cualquier bus presenta unas funciones en líneas dedicadas:
  • Las líneas de dirección son las encargadas de indicar la posición de memoria o el dispositivo con el que se desea establecer comunicación.
  • Las líneas de control son las encargadas de enviar señales de arbitraje entre los dispositivos. Entre las más importantes están las líneas de interrupción, DMA y los indicadores de estado.
  • Las líneas de datos transmiten los bits de forma aleatoria de manera que por lo general un bus tiene un ancho que es potencia de 2.
Un bus paralelo tiene conexiones físicas complejas, pero la lógica es sencilla, que lo hace útil en sistemas con poco poder de cómputo. En los primeros microcomputadores, el bus era simplemente la extensión del bus del procesador y los demás integrados "escuchan" las línea de direcciones, en espera de recibir instrucciones. En el PC IBM original, el diseño del bus fue determinante a la hora de elegir un procesador con I/O de 8 bits (Intel 8088), sobre uno de 16 (el 8086), porque era posible usar hardware diseñado para otros procesadores, abaratando el producto.

Bus serie[editar]

En este los datos son enviados, bit a bit y se reconstruyen por medio de registros o rutinas de software. Está formado por pocos conductores y su ancho de banda depende de la frecuencia. Es usado desde hace menos de 10 años en buses para discos duros, unidades de estado sólido, tarjetas de expansión y para el bus del procesador.

Referencias[editar]

  1. ↑ «PC Architecture. Chapter 17. The CPU’s immediate surroundings. A book by Michael B. Karbo».

Véase también[editar]

Enlaces externos[editar]




PROCESADOR






El procesador es el cerebro del sistema, encargado de procesar toda la información. Es el componente donde es usada la tecnología más reciente. Existen en el mundo sólo cuatro grandes empresas con tecnología para fabricar procesadores competitivos para computadoras: Intel (que domina más de un 70% del mercado), AMD, Vía (que compró la antigua Cyrix) e IBM, que fabrica procesadores para otras empresas, como Transmeta.

El procesador es el componente más complejo y frecuentemente más caro, pero él no puede hacer nada solo. Como todo cerebro, necesita de un cuerpo, que es formado por los otros componentes de la computadora, incluyendo la memoria, el disco duro, la placa de vídeo y de red, monitor, teclado y mouse.


¿Para que sirve?

Generalmente los procesadores, debido a su estructura, y a la velocidad, calientan, y para evitar ese sobrecalentamiento, se usan los Coolers. En las computadoras actuales la refrigeración de los procesadores es realizada a través de un disipador de calor, fabricado en aluminio o cobre, con un pequeño ventilador sobre el y un conducto de aire que extrae el aire caliente del gabinete.



CONSUMO.

Procesadores de doble núcleo: Esta nueva tecnología de microprocesadores permite aumentar el rendimiento sin consumir más energía ni generar un exceso de calor.Al aumentar el calor, disminuye la eficiencia del procesador en general debido al comportamiento de los transistores a diferentes temperaturas.Con el luge de los portátiles, el problema del espacio y de la generality de calor se ha magnificado.Los superordenadores actuales son
Esencialmente series de ordenadores que computan en paralelo.


 MEMORIA RAM





La memoria de acceso aleatorio (en inglés: random-access memory) se utiliza como memoria de trabajo para el sistema operativo, los programas y la mayoría del software. Es allí donde se cargan todas las instrucciones que ejecutan el procesador y otras unidades de cómputo. Se denominan «de acceso aleatorio» porque se puede leer o escribir en una posición de memoria con un tiempo de espera igual para cualquier posición, no siendo necesario seguir un orden para acceder a la información de la manera más rápida posible. Durante el encendido del computador, la rutina POST verifica que los módulos de memoria RAM estén conectados de manera correcta. En el caso que no existan o no se detecten los módulos, la mayoría de tarjetas madres emiten una serie de pitidos que indican la ausencia de memoria principal. Terminado ese proceso, la memoria BIOS puede realizar un test básico sobre la memoria RAM indicando fallos mayores en la misma.

Nomenclatura[editar]

La expresión memoria RAM se utiliza frecuentemente para describir a los módulos de memoria utilizados en los computadores personales y servidores. En el sentido estricto, esta memoria es solo una variedad de la memoria de acceso aleatorio: las ROM, memorias Flash, caché (SRAM), los registros en procesadores y otras unidades de procesamiento también poseen la cualidad de presentar retardos de acceso iguales para cualquier posición. Los módulos de RAM son la presentación comercial de este tipo de memoria, que se compone de circuitos integrados soldados sobre un circuito impreso independiente, en otros dispositivos como las consolas de videojuegos, la RAM va soldada directamente sobre la placa principal.

Historia[editar]


Integrado de silicio de 64 bits sobre un sector de memoria de núcleo magnético (finales de los 60).

4MiB de memoria RAM para un computador VAX de finales de los 70. Los integrados de memoria DRAM están agrupados arriba a derecha e izquierda.

Módulos de memoria tipo SIPP instalados directamente sobre la placa base.
Uno de los primeros tipos de memoria RAM fue la memoria de núcleo magnético, desarrollada entre 1949 y 1952 y usada en muchos computadores hasta el desarrollo de circuitos integrados a finales de los años 60 y principios de los 70. Esa memoria requería que cada bit estuviera almacenado en un toroide de material ferromágnetico de algunos milímetros de diámetro, lo que resultaba en dispositivos con una capacidad de memoria muy pequeña. Antes que eso, las computadoras usaban relés y líneas de retardo de varios tipos construidas para implementar las funciones de memoria principal con o sin acceso aleatorio.
En 1969 fueron lanzadas una de las primeras memorias RAM basadas en semiconductores de silicio por parte de Intel con el integrado 3101 de 64 bits de memoria y para el siguiente año se presentó una memoria DRAM de 1024bytes, referencia 1103 que se constituyó en un hito, ya que fue la primera en ser comercializada con éxito, lo que significó el principio del fin para las memorias de núcleo magnético. En comparación con los integrados de memoria DRAM actuales, la 1103 es primitiva en varios aspectos, pero tenía un desempeño mayor que la memoria de núcleos.
En 1973 se presentó una innovación que permitió otra miniaturización y se convirtió en estándar para las memorias DRAM: la multiplexación en tiempo de la direcciones de memoria. MOSTEK lanzó la referencia MK4096 de 4096 bytes en un empaque de 16 pines,1 mientras sus competidores las fabricaban en el empaque DIP de 22 pines. El esquema de direccionamiento2 se convirtió en un estándar de facto debido a la gran popularidad que logró esta referencia de DRAM. Para finales de los 70 los integrados eran usados en la mayoría de computadores nuevos, se soldaban directamente a las placas base o se instalaban en zócalos, de manera que ocupaban un área extensa de circuito impreso. Con el tiempo se hizo obvio que la instalación de RAM sobre el impreso principal, impedía la miniaturización , entonces se idearon los primeros módulos de memoria como el SIPP, aprovechando las ventajas de la construcción modular. El formato SIMM fue una mejora al anterior, eliminando los pines metálicos y dejando unas áreas de cobre en uno de los bordes del impreso, muy similares a los de las tarjetas de expansión, de hecho los módulos SIPP y los primeros SIMM tienen la misma distribución de pines.
A finales de los 80 el aumento en la velocidad de los procesadores y el aumento en el ancho de banda requerido, dejaron rezagadas a las memorias DRAM con el esquema original MOSTEK, de manera que se realizaron una serie de mejoras en el direccionamiento como las siguientes:

Módulos formato SIMM de 30 y 72 pines, los últimos fueron utilizados con integrados tipo EDO-RAM.
  • FPM-RAM (Fast Page Mode RAM)
Inspirado en técnicas como el "Burst Mode" usado en procesadores como el Intel 486,3 se implantó un modo direccionamiento en el que el controlador de memoria envía una sola dirección y recibe a cambio esa y varias consecutivas sin necesidad de generar todas las direcciones. Esto supone un ahorro de tiempos ya que ciertas operaciones son repetitivas cuando se desea acceder a muchas posiciones consecutivas. Funciona como si deseáramos visitar todas las casas en una calle: después de la primera vez no seria necesario decir el número de la calle únicamente seguir la misma. Se fabricaban con tiempos de acceso de 70 ó 60 ns y fueron muy populares en sistemas basados en el 486 y los primeros Pentium.
  • EDO-RAM (Extended Data Output RAM)
Lanzada en 1995 y con tiempos de accesos de 40 o 30 ns suponía una mejora sobre su antecesora la FPM. La EDO, también es capaz de enviar direcciones contiguas pero direcciona la columna que va utilizar mientras que se lee la información de la columna anterior, dando como resultado una eliminación de estados de espera, manteniendo activo el búffer de salida hasta que comienza el próximo ciclo de lectura.
  • BEDO-RAM (Burst Extended Data Output RAM)
Fue la evolución de la EDO RAM y competidora de la SDRAM, fue presentada en 1997. Era un tipo de memoria que usaba generadores internos de direcciones y accedía a más de una posición de memoria en cada ciclo de reloj, de manera que lograba un desempeño un 50% mejor que la EDO. Nunca salió al mercado, dado que Intel y otros fabricantes se decidieron por esquemas de memoria sincrónicos que si bien tenían mucho del direccionamiento MOSTEK, agregan funcionalidades distintas como señales de reloj.

Tecnologías de memoria[editar]

La tecnología de memoria actual usa una señal de sincronización para realizar las funciones de lectura-escritura de manera que siempre esta sincronizada con un reloj del bus de memoria, a diferencia de las antiguas memorias FPM y EDO que eran asíncronas. Hace más de una década toda la industria se decantó por las tecnologías síncronas, ya que permiten construir integrados que funcionen a una frecuencia superior a 66 MHz.
Tipos de DIMMs según su cantidad de Contactos o Pines:
  • 72-pin SO-DIMM (no el mismo que un 72-pin SIMM), usados por FPM DRAM y EDO DRAM
  • 100-pin DIMM, usados por printer SDRAM
  • 144-pin SO-DIMM, usados por SDR SDRAM
  • 168-pin DIMM, usados por SDR SDRAM (menos frecuente para FPM/EDO DRAM en áreas de trabajo y/o servidores)
  • 172-pin MicroDIMM, usados por DDR SDRAM
  • 184-pin DIMM, usados por DDR SDRAM
  • 200-pin SO-DIMM, usados por DDR SDRAM y DDR2 SDRAM
  • 204-pin SO-DIMM, usados por DDR3 SDRAM
  • 240-pin DIMM, usados por DDR2 SDRAM, DDR3 SDRAM y FB-DIMM DRAM
  • 244-pin MiniDIMM, usados por DDR2 SDRAM

Memorias RAM con tecnologías usadas en la actualidad.

SDR SDRAM[editar]

Artículo principal: SDR SDRAM.
Memoria síncrona, con tiempos de acceso de entre 25 y 10 ns y que se presentan en módulos DIMM de 168 contactos. Fue utilizada en los Pentium II y en los Pentium III , así como en los AMD K6, AMD Athlon K7 y Duron. Está muy extendida la creencia de que se llama SDRAM a secas, y que la denominación SDR SDRAM es para diferenciarla de la memoria DDR, pero no es así, simplemente se extendió muy rápido la denominación incorrecta. El nombre correcto es SDR SDRAM ya que ambas (tanto la SDR como la DDR) son memorias síncronas dinámicas. Los tipos disponibles son:
  • PC66: SDR SDRAM, funciona a un máx de 66,6 MHz.
  • PC100: SDR SDRAM, funciona a un máx de 100 MHz.
  • PC133: SDR SDRAM, funciona a un máx de 133,3 MHz.

RDRAM[editar]

Artículo principal: RDRAM.
Se presentan en módulos RIMM de 184 contactos. Fue utilizada en los Pentium IV . Era la memoria más rápida en su tiempo, pero por su elevado costo fue rápidamente cambiada por la económica DDR. Los tipos disponibles son:
  • PC600: RIMM RDRAM, funciona a un máximo de 300 MHz.
  • PC700: RIMM RDRAM, funciona a un máximo de 356 MHz.
  • PC800: RIMM RDRAM, funciona a un máximo de 400 MHz.
  • PC1066: RIMM RDRAM, funciona a un máximo de 533 MHz.

DDR SDRAM[editar]

Artículo principal: DDR SDRAM.
Memoria síncrona, envía los datos dos veces por cada ciclo de reloj. De este modo trabaja al doble de velocidad del bus del sistema, sin necesidad de aumentar la frecuencia de reloj. Se presenta en módulos DIMM de 184 contactos en el caso de ordenador de escritorio y en módulos de 144 contactos para los ordenadores portátiles. Los tipos disponibles son:
  • PC1600 o DDR 200: funciona a un máx de 200 MHz.
  • PC2100 o DDR 266: funciona a un máx de 266,6 MHz.
  • PC2700 o DDR 333: funciona a un máx de 333,3 MHz.
  • PC3200 o DDR 400: funciona a un máx de 400 MHz.
  • PC4500 o DRR 500: funciona a una máx de 500 MHz

DDR2 SDRAM[editar]


Módulos de memoria instalados de 256 MiB cada uno en un sistema con doble canal.
Artículo principal: DDR2 SDRAM.
Las memorias DDR 2 son una mejora de las memorias DDR (Double Data Rate), que permiten que los búferes de entrada/salida trabajen al doble de la frecuencia del núcleo, permitiendo que durante cada ciclo de reloj se realicen cuatro transferencias. Se presentan en módulos DIMM de 240 contactos. Los tipos disponibles son:
  • PC2-4200 o DDR2-533: funciona a un máx de 533,3 MHz.
  • PC2-5300 o DDR2-667: funciona a un máx de 666,6 MHz.
  • PC2-6400 o DDR2-800: funciona a un máx de 800 MHz.
  • PC2-8600 o DDR2-1066: funciona a un máx de 1066,6 MHz.
  • PC2-9000 o DDR2-1200: funciona a un máx de 1200 MHz

DDR3 SDRAM[editar]

Artículo principal: DDR3 SDRAM.
Las memorias DDR 3 son una mejora de las memorias DDR 2, proporcionan significantes mejoras en el rendimiento en niveles de bajo voltaje, lo que lleva consigo una disminución del gasto global de consumo. Los módulos DIMM DDR 3 tienen 240 pines, el mismo número que DDR 2; sin embargo, los DIMMs son físicamente incompatibles, debido a una ubicación diferente de la muesca. Los tipos disponibles son:
  • PC3-6400 o DDR3-800: funciona a un máx de 800 MHz.
  • PC3-8500 o DDR3-1066: funciona a un máx de 1066,6 MHz.
  • PC3-10600 o DDR3-1333: funciona a un máx de 1333,3 MHz.
  • PC3-12800 o DDR3-1600: funciona a un máx de 1600 MHz.
  • PC3-14900 o DDR3-1866: funciona a un máx de 1866,6 MHz.
  • PC3-17000 o DDR3-2133: funciona a un máx de 2133,3 MHz.
  • PC3-19200 o DDR3-2400: funciona a un máx de 2400 MHz.
  • PC3-21300 o DD3-2666: funciona a un máx de 2666,6 MHz.

Módulos de la memoria RAM[editar]


Formato SO-DIMM.
Los módulos de memoria RAM son tarjetas de circuito impreso que tienen soldados integrados de memoria DRAM por una o ambas caras. La implementación DRAM se basa en una topología de Circuito eléctrico que permite alcanzar densidades altas de memoria por cantidad de transistores, logrando integrados de cientos o miles de megabits. Además de DRAM, los módulos poseen un integrado que permiten la identificación de los mismos ante el computador por medio del protocolo de comunicación SPD.
La conexión con los demás componentes se realiza por medio de un área de pines en uno de los filos del circuito impreso, que permiten que el modulo al ser instalado en un zócalo apropiado de la placa base, tenga buen contacto eléctrico con los controladores de memoria y las fuentes de alimentación. Los primeros módulos comerciales de memoria eran SIPP de formato propietario, es decir no había un estándar entre distintas marcas. Otros módulos propietarios bastante conocidos fueron los RIMM, ideados por la empresa RAMBUS.
La necesidad de hacer intercambiable los módulos y de utilizar integrados de distintos fabricantes condujo al establecimiento de estándares de la industria como los JEDEC.
  • Módulos SIMM: Formato usado en computadores antiguos. Tenían un bus de datos de 16 ó 32 bits
  • Módulos DIMM: Usado en computadores de escritorio. Se caracterizan por tener un bus de datos de 64 bits.
  • Módulos SO-DIMM: Usado en computadores portátiles. Formato miniaturizado de DIMM.

Relación con el resto del sistema[editar]


Diagrama de la arquitectura de un ordenador.
Dentro de la jerarquía de memoria la RAM se encuentra en un nivel después de los registros del procesador y de las cachés en cuanto a velocidad. Los módulos de memoria se conectan eléctricamente a un controlador de memoria que gestiona las señales entrantes y salientes de los integrados DRAM. Las señales son de tres tipos: direccionamiento, datos y señales de control. En el módulo de memoria esas señales están divididas en dos buses y un conjunto misceláneo de líneas de control y alimentación, Entre todas forman el bus de memoria que conecta la RAM con su controlador:
  • Bus de datos: Son las líneas que llevan información entre los integrados y el controlador. Por lo general están agrupados en octetos siendo de 8,16,32 y 64 bits, cantidad que debe igualar el ancho del bus de datos del procesador. En el pasado, algunos formatos de modulo, no tenían un ancho de bus igual al del procesador.En ese caso había que montar módulos en pares o en situaciones extremas, de a 4 módulos, para completar lo que se denominaba banco de memoria, de otro modo el sistema no funciona. Esa fue la principal razón para aumentar el número de pines en los módulos, igualando al ancho de bus de procesadores como el Pentium a 64 bits, a principios de los 90.
  • Bus de direcciones: Es un bus en el cual se colocan las direcciones de memoria a las que se requiere acceder. No es igual al bus de direcciones del resto del sistema, ya que está multiplexado de manera que la dirección se envía en dos etapas.Para ello el controlador realiza temporizaciones y usa las líneas de control. En cada estándar de módulo se establece un tamaño máximo en bits de este bus, estableciendo un límite teórico de la capacidad máxima por módulo.
  • Señales misceláneas: Entre las que están las de la alimentación (Vdd, Vss) que se encargan de entregar potencia a los integrados. Están las líneas de comunicación para el integrado de presencia que sirve para identificar cada módulo. Están las líneas de control entre las que se encuentran las llamadas RAS (row address strobe) y CAS (column address strobe) que controlan el bus de direcciones, por último están las señales de reloj en las memorias sincrónicas SDRAM.
Algunos controladores de memoria en sistemas como PC y servidores se encuentran embebidos en el llamado "North Bridge" o "Puente Norte" de la placa base. Otros sistemas incluyen el controlador dentro del mismo procesador (en el caso de los procesadores desde AMD Athlon 64 e Intel Core i7 y posteriores). En la mayoría de los casos el tipo de memoria que puede manejar el sistema está limitado por los sockets para RAM instalados en la placa base, a pesar que los controladores de memoria en muchos casos son capaces de conectarse con tecnologías de memoria distintas.
Una característica especial de algunos controladores de memoria, es el manejo de la tecnología canal doble (Dual Channel), donde el controlador maneja bancos de memoria de 128 bits, siendo capaz de entregar los datos de manera intercalada, optando por uno u otro canal, reduciendo las latencias vistas por el procesador. La mejora en el desempeño es variable y depende de la configuración y uso del equipo. Esta característica ha promovido la modificación de los controladores de memoria, resultando en la aparición de nuevos chipsets (la serie 865 y 875 de Intel) o de nuevos zócalos de procesador en los AMD (el 939 con canal doble , reemplazo el 754 de canal sencillo). Los equipos de gama media y alta por lo general se fabrican basados en chipsets o zócalos que soportan doble canal o superior, como en el caso del zócalo (o socket, en inglés) 1366 de Intel, que usaba un triple canal de memoria, o su nuevo LGA 2011 que usa cuádruple canal.

Detección y corrección de errores[editar]

Existen dos clases de errores en los sistemas de memoria, las fallas (Hard fails) que son daños en el hardware y los errores (soft errors) provocados por causas fortuitas. Los primeros son relativamente fáciles de detectar (en algunas condiciones el diagnóstico es equivocado), los segundos al ser resultado de eventos aleatorios, son más difíciles de hallar. En la actualidad la confiabilidad de las memorias RAM frente a los errores, es suficientemente alta como para no realizar verificación sobre los datos almacenados, por lo menos para aplicaciones de oficina y caseras. En los usos más críticos, se aplican técnicas de corrección y detección de errores basadas en diferentes estrategias:
  • La técnica del bit de paridad consiste en guardar un bit adicional por cada byte de datos y en la lectura se comprueba si el número de unos es par (paridad par) o impar (paridad impar), detectándose así el error.
  • Una técnica mejor es la que usa ECC, que permite detectar errores de 1 a 4 bits y corregir errores que afecten a un sólo bit. Esta técnica se usa sólo en sistemas que requieren alta fiabilidad.
Por lo general los sistemas con cualquier tipo de protección contra errores tiene un costo más alto, y sufren de pequeñas penalizaciones en desempeño, con respecto a los sistemas sin protección. Para tener un sistema con ECC o paridad, el chipset y las memorias deben tener soporte para esas tecnologías. La mayoría de placas base no poseen dicho soporte.
Para los fallos de memoria se pueden utilizar herramientas de software especializadas que realizan pruebas sobre los módulos de memoria RAM. Entre estos programas uno de los más conocidos es la aplicación Memtest86+ que detecta fallos de memoria.

Memoria RAM registrada[editar]

Es un tipo de módulo usado frecuentemente en servidores, posee circuitos integrados que se encargan de repetir las señales de control y direcciones: las señales de reloj son reconstruidas con ayuda del PLL que está ubicado en el módulo mismo. Las señales de datos se conectan de la misma forma que en los módulos no registrados: de manera directa entre los integrados de memoria y el controlador. Los sistemas con memoria registrada permiten conectar más módulos de memoria y de una capacidad más alta, sin que haya perturbaciones en las señales del controlador de memoria, permitiendo el manejo de grandes cantidades de memoria RAM. Entre las desventajas de los sistemas de memoria registrada están el hecho de que se agrega un ciclo de retardo para cada solicitud de acceso a una posición no consecutiva y un precio más alto que los módulos no registrados. La memoria registrada es incompatible con los controladores de memoria que no soportan el modo registrado, a pesar de que se pueden instalar físicamente en el zócalo. Se pueden reconocer visualmente porque tienen un integrado mediano, cerca del centro geométrico del circuito impreso, además de que estos módulos suelen ser algo más altos.4
Durante el año 2006 varias marcas lanzaron al mercado sistemas con memoria FB-DIMM que en su momento se pensaron como los sucesores de la memoria registrada, pero se abandonó esa tecnología en 2007 dado que ofrecía pocas ventajas sobre el diseño tradicional de memoria registrada y los nuevos modelos con memoria DDR3.5
MEMORIA ROM - BIOS




conocida también como ROM (acrónimo en inglés de read-only memory), es un medio de almacenamiento utilizado en ordenadores y dispositivos electrónicos, que permite sólo la lectura de la información y no su escritura, independientemente de la presencia o no de una fuente de energía.
Los datos almacenados en la ROM no se pueden modificar, o al menos no de manera rápida o fácil. Se utiliza principalmente en su sentido más estricto, se refiere sólo a máscara ROM -en inglés, MROM- (el más antiguo tipo de estado sólido ROM), que se fabrica con los datos almacenados de forma permanente y, por lo tanto, su contenido no puede ser modificado de ninguna forma. Sin embargo, las ROM más modernas, como EPROM y Flash EEPROM, efectivamente se pueden borrar y volver a programar varias veces, aun siendo descritos como "memoria de sólo lectura" (ROM). La razón de que se las continúe llamando así es que el proceso de reprogramación en general es poco frecuente, relativamente lento y, a menudo, no se permite la escritura en lugares aleatorios de la memoria. A pesar de la simplicidad de la ROM, los dispositivos reprogramables son más flexibles y económicos, por lo cual las antiguas máscaras ROM no se suelen encontrar en hardware producido a partir de 2007.

Uso para almacenamiento de datos.

 Como la ROM no puede ser modificada (al menos en la antigua versión de máscara), solo resulta apropiada para almacenar datos que no necesiten ser modificados durante la vida de este dispositivo. Con este fin, la ROM se ha utilizado en muchos ordenadores para guardar [[lookup table|tablas de consulta]], utilizadas para la evaluación de funciones matemáticas y lógicas. Esto era especialmente eficiente cuando la [[unidad central de procesamiento]] era lenta y la ROM era barata en comparación con la [[Memoria de acceso aleatorio|RAM]]. De hecho, una razón de que todavía se utilice la memoria ROM para almacenar datos es la velocidad, ya que los discos siguen siendo más lentos. Y lo que es aún más importante, no se puede leer un programa que es necesario para ejecutar un disco desde el propio disco. Por lo tanto, la [[BIOS]], o el la memoria Flash ha ido ocupando este puesto.

FUENTE DE PODER



En electrónica, una fuente de alimentación es un dispositivo que convierte la tensión alterna, en una o varias tensiones, prácticamente continuas, que alimentan los distintos circuitos del aparato electrónico al que se conecta (ordenador, televisor, impresora, router, etc.).

Clasificación[editar]

Las fuentes de alimentación, para dispositivos electrónicos, pueden clasificarse básicamente como fuentes de alimentación lineales y conmutadas. Las lineales tienen un diseño relativamente simple, que puede llegar a ser más complejo cuanto mayor es la corriente que deben suministrar, sin embargo su regulación de tensión es poco eficiente. Una fuente conmutada, de la misma potencia que una lineal, será más pequeña y normalmente más eficiente pero será más compleja y por tanto más susceptible a averías.

Fuentes de alimentación lineales[editar]

Las fuentes lineales siguen el esquema: transformador, rectificador, filtro, regulación y salida.
En primer lugar el transformador adapta los niveles de tensión y proporciona aislamiento galvánico. El circuito que convierte la corriente alterna en corriente continua pulsante se llama rectificador, después suelen llevar un circuito que disminuye el rizado como un filtro de condensador. La regulación, o estabilización de la tensión a un valor establecido, se consigue con un componente denominado regulador de tensión, que no es más que un sistema de control a lazo cerrado (realimentado - ver figura 3) que en base a la salida del circuito ajusta el elemento regulador de tensión que en su gran mayoría este elemento es un transistor. Este transistor que dependiendo de la tipología de la fuente está siempre polarizado, actúa como resistencia regulable mientras el circuito de control juega con la región activa del transistor parasimular mayor o menor resistencia y por consecuencia regulando el voltaje de salida. Este tipo de fuente es menos eficiente en la utilización de la potencia suministrada dado que parte de la energía se transforma en calor por efecto Joule en el elemento regulador (transistor), ya que se comporta como una resistencia variable. A la salida de esta etapa a fin de conseguir una mayor estabilidad en el rizado se encuentra una segunda etapa de filtrado (aunque no obligatoriamente, todo depende de los requerimientos del diseño), esta puede ser simplemente uncondensador. Esta corriente abarca toda la energía del circuito, para esta fuente de alimentación deben tenerse en cuenta unos puntos concretos a la hora de decidir las características del transformador.

Fuentes de alimentación conmutadas[editar]

Una fuente conmutada es un dispositivo electrónico que transforma energía eléctrica mediante transistores en conmutación. Mientras que un regulador de tensión utiliza transistores polarizados en su región activa de amplificación, las fuentes conmutadas utilizan los mismos conmutándolos activamente a altas frecuencias (20-100 kHz típicamente) entre corte (abiertos) y saturación (cerrados). La forma de onda cuadrada resultante se aplica a transformadores con núcleo de ferrita (Los núcleos de hierro no son adecuados para estas altas frecuencias) para obtener uno o varios voltajes de salida de corriente alterna (CA) que luego son rectificados (Con diodos rápidos) y filtrados (inductores ycondensadores) para obtener los voltajes de salida de corriente continua (CC). Las ventajas de este método incluyen menor tamaño y peso del núcleo, mayor eficiencia y por lo tanto menor calentamiento. Las desventajas comparándolas con fuentes lineales es que son más complejas y generan ruido eléctrico de alta frecuencia que debe ser cuidadosamente minimizado para no causar interferencias a equipos próximos a estas fuentes.
Las fuentes conmutadas tienen por esquema: rectificador, conmutador, transformador, otro rectificador y salida.
La regulación se obtiene con el conmutador, normalmente un circuito PWM (Pulse Width Modulation) que cambia el ciclo de trabajo. Aquí las funciones del transformador son las mismas que para fuentes lineales pero su posición es diferente. El segundo rectificador convierte la señal alterna pulsante que llega del transformador en un valor continuo. La salida puede ser también un filtro de condensador o uno del tipo LC.
Las ventajas de las fuentes lineales son una mejor regulación, velocidad y mejores características EMC. Por otra parte las conmutadas obtienen un mejor rendimiento, menor coste y tamaño.

Especificaciones[editar]

Una especificación fundamental de las fuentes de alimentación es el rendimiento, que se define como la potencia total de salida entre la potencia activa de entrada. Como se ha dicho antes, las fuentes conmutadas son mejores en este aspecto.
El factor de potencia es la potencia activa entre la potencia aparente de entrada. Es una medida de la calidad de la corriente.
La fuente debe mantener la tensión de salida al voltaje solicitado independientemente de las oscilaciones de la línea, regulación de línea o de la carga requerida por el circuito,regulación de carga.

Fuentes de alimentación especiales[editar]

Entre las fuentes de alimentación alternas, tenemos aquellas en donde la potencia que se entrega a la carga está siendo controlada por transistores, los cuales son controlados en fase para poder entregar la potencia requerida a la carga.
Otro tipo de alimentación de fuentes alternas, catalogadas como especiales son aquellas en donde la frecuencia es variada, manteniendo la amplitud de la tensión logrando un efecto de fuente variable en casos como motores y transformadores de tensión.

MULTI LECTOR DE TARJETAS


Un lector de tarjetas de memoria es un dispositivo que se utiliza para leer y pasar los datos de una memoria del tipo Flash (SD, MMC, SM, etc.) al ordenador.

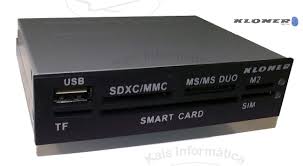

Estos dispositivos pueden ser tanto internos (como el que se muestra en la imagen) como externos. En ocasiones incorporan además de los lectores de tarjetas puertos USB o FireWire, habiéndolos que incorporan más conectores.

Los lectores de tarjetas se conectan a puertos USB, ya sean internos o externos.

Hay unas variantes de estos lectores que son de tipo portable y solo suelen admitir un tipo de tarjetas, como el que vemos en la imagen inferior.


Existen también lectores de tarjetas específicos para leer las tarjetas SIM de los teléfonos móviles.





BLU-RAY DISC


Blu-ray disc, también conocido como Blu-ray o BD, es un formato de disco óptico de nueva generación desarrollado por la BDA (siglas en inglés de Blu-ray Disc Association), empleado para vídeo de alta definición y con una capacidad de almacenamiento de datos de alta densidad mayor que la del DVD.

El disco Blu-ray tiene 12 cm de diámetro al igual que el CD y el DVD. Guardaba 25 GB por capa, por lo que Sony y Panasonic han desarrollado un nuevo índice de evaluación (i-MLSE) que permitiría ampliar un 33% la cantidad de datos almacenados,4 desde 25 a 33,4 GB por capa.5 6

Funcionamiento[editar]

El disco Blu-ray hace uso de un rayo láser de color azul con una longitud de onda de 405 nanómetros, a diferencia del láser rojo utilizado en lectores de DVD, que tiene una longitud de onda de 650 nanómetros. Esto, junto con otros avances tecnológicos, permite almacenar sustancialmente más información que el DVD en un disco de las mismas dimensiones y aspecto externo.7 8 Blu-ray obtiene su nombre del color azul del rayo láser (blue ray significa ‘rayo azul’). La letra e de la palabra original blue fue eliminada debido a que, en algunos países, no se puede registrar para un nombre comercial una palabra común.6 5

Historia[editar]



El DVD ofreció en su momento una alta calidad, ya que era capaz de dar una resolución de 720x480 (NTSC) o 720x576 (PAL), lo que es ampliamente superado por la capacidad de alta definición ofrecida por el Blu-ray, que es de 1920x1080 (1080p). Este último es el formato utilizado por los estudios para archivar sus producciones, que anteriormente se convertía al formato que se quisiese exportar. Esto ya no será necesario, con lo que la industria del cine digital no tendrá que gastar esfuerzo y tiempo en el cambio de resolución de películas, lo que abaratará en menor medida y reducción de costes.9

1 comentario:

  1. Unknown29 de marzo de 2017, 20:53

    No te esfuerzas ni en editar el texto para que no se vea que todo es sacado de wikipedia...

    ResponderEliminar

Suscribirse a: Entradas (Atom)
